绿源电气 CT100 变频器在打桩机上的应用
随着技术要求的不同，旋挖打桩机已不能满足客户要求，客户需要将旋挖打桩机改造为旋喷打桩机。除机械部分的改造，电气部分也需同步改造。
首先将原来的凸轮控制器及电气控制全部拆掉，新增变频控制柜，并将绕线电机的电刷部分拆掉，将电机转子绕线短接。

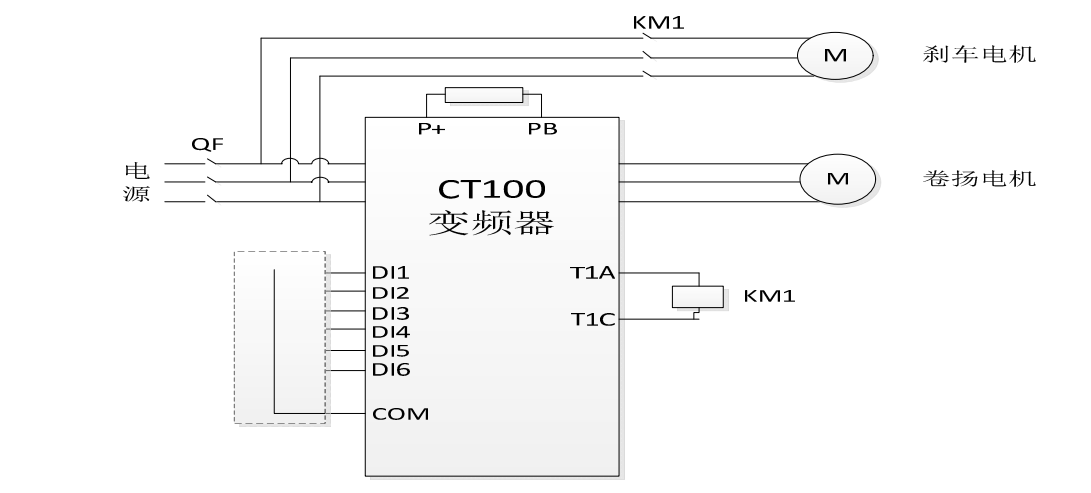

控制原理：卷扬电机工作到10HZ时刹车电机打开，低于10HZ时刹车，卷扬电机通过外部端子控制运行，使用多段速控制转速。
变频器参数设定
设定电机参数F01.02=电机实际功率，
F01.03=电机额定频率，
F01.04=电机额定转速，
F01.05=电机额定电压，
F01.06=电机额定电流，
F01.12=2电机静态自辨识。
F00.00=1无速度传感器矢量控制，
F00.01=1端子运行命令，
F00.02=6多段速，
F03.01=0转矩自动补偿，
F06.01=1正转，
F06.02=2反转，
F06.03=16多段速1，
F06.04=17多段速2，
F06.05=18多段速3，
F06.06=19多段速4，
F07.03=3频率水平检测FDT输出，
F13.10=10HZ电平FDT检测值，
F11.00=多段速频率指令1，
F11.01=多段速频率指令2，
F11.02=多段速频率指令3，
F11.03=多段速频率指令4，
F00.14=加速时间0，
F00.15=减速时间0，
F13.03=加速时间1，
F13.04=减速时间1，
F13.05=加速时间2，
F13.06=减速时间2，
F13.07=加速时间3，
F13.08=减速时间3。
